Dixell XR60CX là một thiết bị điều khiển nhiệt độ vi xử lý, được thiết kế để kiểm soát chính xác và linh hoạt trong các hệ thống làm lạnh công nghiệp. Thiết bị này có khả năng điều khiển đồng thời máy nén, quạt và hệ thống xả đá, giúp đảm bảo vận hành ổn định, tiết kiệm điện năng và bảo vệ chất lượng bảo quản thực phẩm hoặc sản phẩm nhạy cảm với nhiệt độ.
Bộ điều khiển Dixell XR60CX được ứng dụng rộng rãi trong nhiều loại thiết bị làm lạnh như:
- Tủ đông, tủ mát công nghiệp
- Tủ trưng bày siêu thị (bảo quản sữa, thịt, thủy hải sản…)
- Kho lạnh bảo quản thực phẩm, dược phẩm hoặc nông sản
- Cụm máy lạnh công nghiệp công suất vừa và nhỏ
- Bể ủ lạnh lên men, buồng làm mát dây chuyền chế biến thực phẩm
Dixell XR60CX không chỉ phù hợp cho các hệ thống mới mà còn là lựa chọn phổ biến khi cần thay thế bộ điều khiển cũ nhờ thiết kế nhỏ gọn, giao diện đơn giản và khả năng lập trình linh hoạt.
1. Các biện pháp an toàn cần tuân thủ trước khi sử dụng bộ điều khiển Dixell XR60CX
Trước khi lắp đặt và vận hành bộ điều khiển Dixell XR60CX, người dùng cần tuân thủ nghiêm ngặt các quy tắc an toàn để đảm bảo thiết bị hoạt động ổn định và tránh sự cố không mong muốn.
⚠️ Trước khi cấp điện hoặc lắp đặt, người vận hành cần kiểm tra kỹ điện áp nguồn để đảm bảo tương thích với thông số kỹ thuật của thiết bị.
⚠️ Thiết bị chỉ nên sử dụng trong phạm vi nhiệt độ và độ ẩm cho phép. Tuyệt đối tránh đặt ở nơi có độ ẩm cao, nơi dễ xảy ra hiện tượng ngưng tụ do chênh lệch nhiệt độ đột ngột.
⚠️ Luôn ngắt toàn bộ nguồn điện trước khi thực hiện thao tác bảo trì, sửa chữa hoặc kiểm tra thiết bị.
⚠️ Việc lắp đặt đầu dò cần thực hiện tại vị trí an toàn, hạn chế tối đa nguy cơ tiếp xúc trực tiếp với người hoặc va chạm với hàng hóa trong khu vực bảo quản.
⚠️ Nếu thiết bị gặp lỗi kỹ thuật hoặc không vận hành đúng chức năng, người dùng nên gửi lại thiết bị cho nhà phân phối kèm theo bản mô tả chi tiết về tình trạng sự cố để được hỗ trợ chính xác.
⚠️ Cần đảm bảo dòng điện đi qua từng tiếp điểm không vượt quá giới hạn cho phép theo thông số kỹ thuật.
⚠️ Trong quá trình đấu nối, các loại dây dẫn như dây nguồn, dây đầu dò và dây tải phải được đi riêng, không quấn chung hay chồng chéo để tránh gây nhiễu điện hoặc chập mạch.
⚠️ Khi lắp đặt trong môi trường công nghiệp, người dùng có thể sử dụng thêm bộ lọc chống nhiễu (như FT1) mắc song song với các tải cảm để tăng độ ổn định cho hệ thống.
2. Tổng quan bộ điều khiển nhiệt độ Dixell XR60CX
Dưới đây là tổng quan về cấu tạo và khả năng ứng dụng của bộ điều khiển nhiệt độ Dixell XR60CX trong hệ thống làm lạnh.
▪️ Thiết bị XR60CX có kích thước mặt trước 32x74mm, là một bộ vi điều khiển chuyên dụng cho các hệ thống làm lạnh ở dải nhiệt độ trung bình hoặc âm sâu.
▪️ Thiết bị được trang bị ba ngõ ra độc lập, lần lượt điều khiển máy nén, quạt và quá trình xả đá (bằng điện trở hoặc gas nóng). Hai ngõ vào đầu dò nhiệt độ (NTC/PTC), trong đó một đầu dò dùng để giám sát nhiệt độ phòng và đầu còn lại gắn tại dàn lạnh để kiểm soát kết thúc xả đá hoặc vận hành quạt. Ngoài ra, Dixell XR60CX còn có ngõ vào thứ ba (tùy chọn) để kết nối thiết bị như HOTKEY, nhằm hiển thị nhiệt độ hoặc phát cảnh báo.
▪️ Cổng giao tiếp HOTKEY cũng cho phép thiết bị kết nối nhanh với các mô-đun tương thích khác như XREP hoặc hệ thống giám sát từ xa. Nhờ đó, người dùng có thể giám sát nhiệt độ, thay đổi thông số hoặc lập trình từ xa một cách dễ dàng và chính xác
3. Dixell XR60CX có thể làm gì?
Thiết bị Dixell XR60CX đảm nhiệm nhiều chức năng quan trọng trong hệ thống lạnh:
Điều khiển máy nén: Dựa vào nhiệt độ thực tế trong khoang lạnh và giá trị nhiệt độ cài đặt (SET), thiết bị sẽ bật hoặc tắt máy nén để duy trì môi trường làm lạnh ổn định.

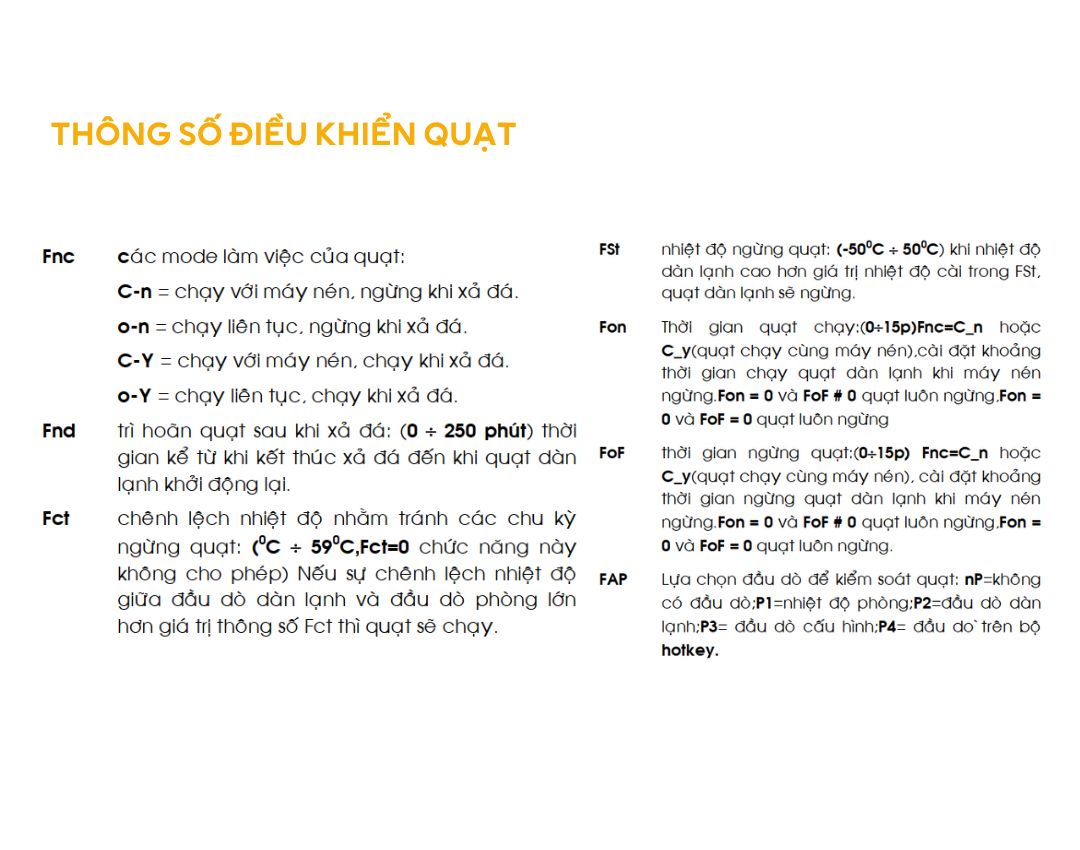

Điều khiển quạt dàn lạnh: XR60CX cho phép cài đặt nhiều chế độ hoạt động cho quạt như:
- Quạt chạy đồng bộ theo máy nén, không chạy khi xả đá.
- Chế độ chạy thường xuyên, ngưng tạm khi kích hoạt xả đá.
- Quạt chạy song song với máy nén và không bị ảnh hưởng trong quá trình xả đá.
- Quạt chạy suốt ngay cả trong lúc xả đá.

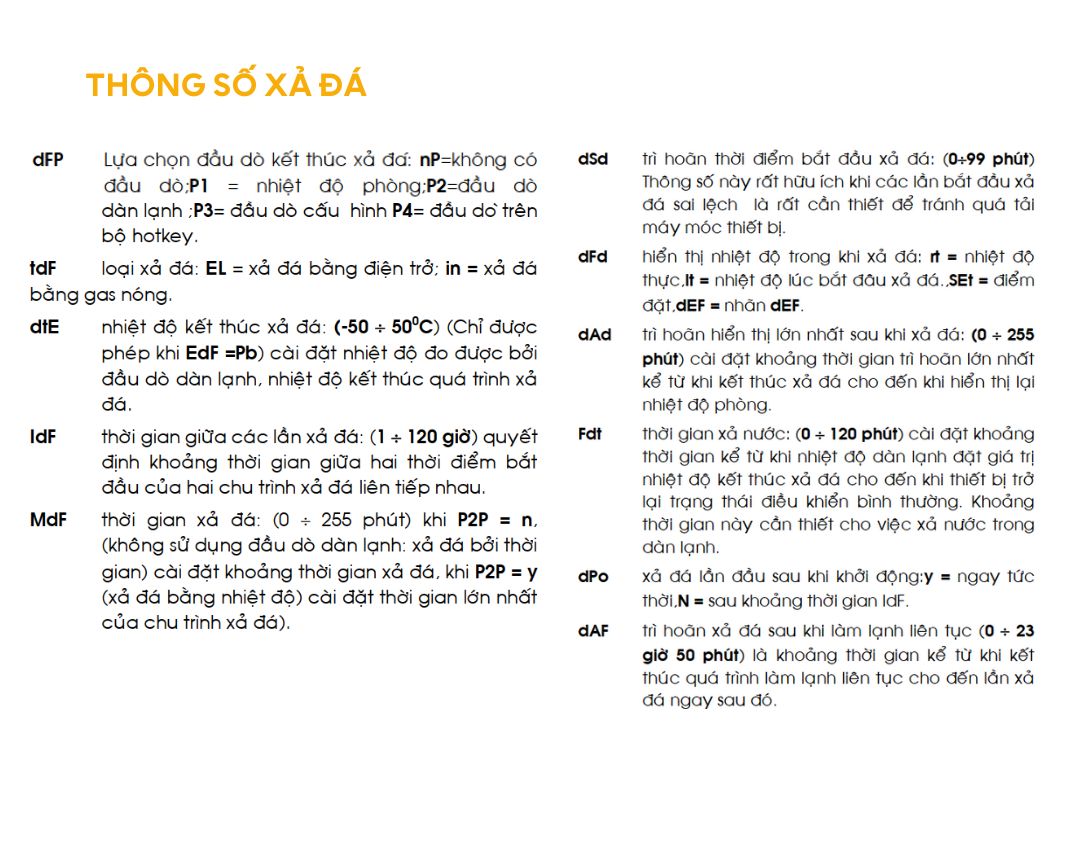

Xả đá: Thiết bị hỗ trợ hai phương pháp xả đá:
- Xả bằng điện trở (cài đặt tdF = EL)
- Xả bằng gas nóng (cài đặt tdF = in)
- Chế độ xả đá có thể được thiết lập theo chu kỳ thời gian, kích hoạt bằng tay hoặc dựa trên điều kiện thực tế của dàn lạnh (qua đầu dò).
4. Cách vận hành và cài đặt bộ điều khiển XR60CX

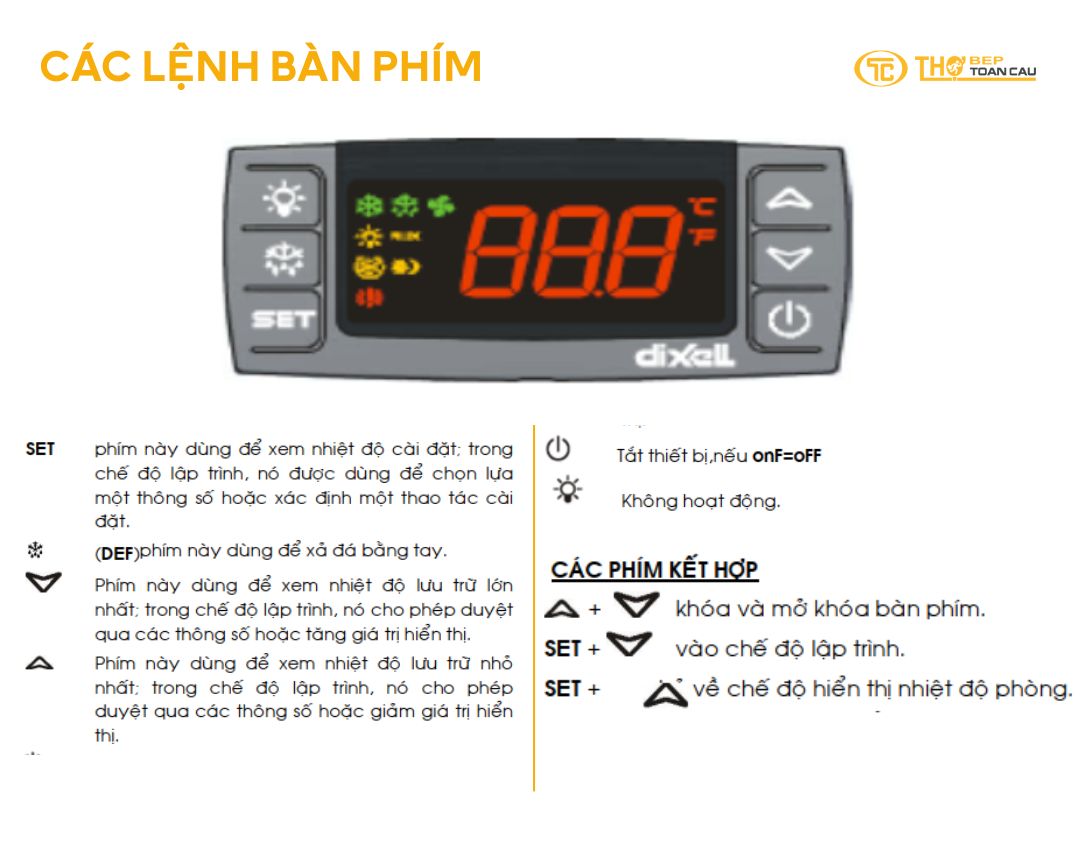

🔻 Thao tác lệnh trên bàn phím
🔻 Xem nhanh và tùy chỉnh nhiệt độ mong muốn
- Nhấn SET: Xem nhiệt độ đang cài.
- Nhấn giữ SET 2s → dùng ▲ ▼ điều chỉnh → Nhấn SET để lưu.

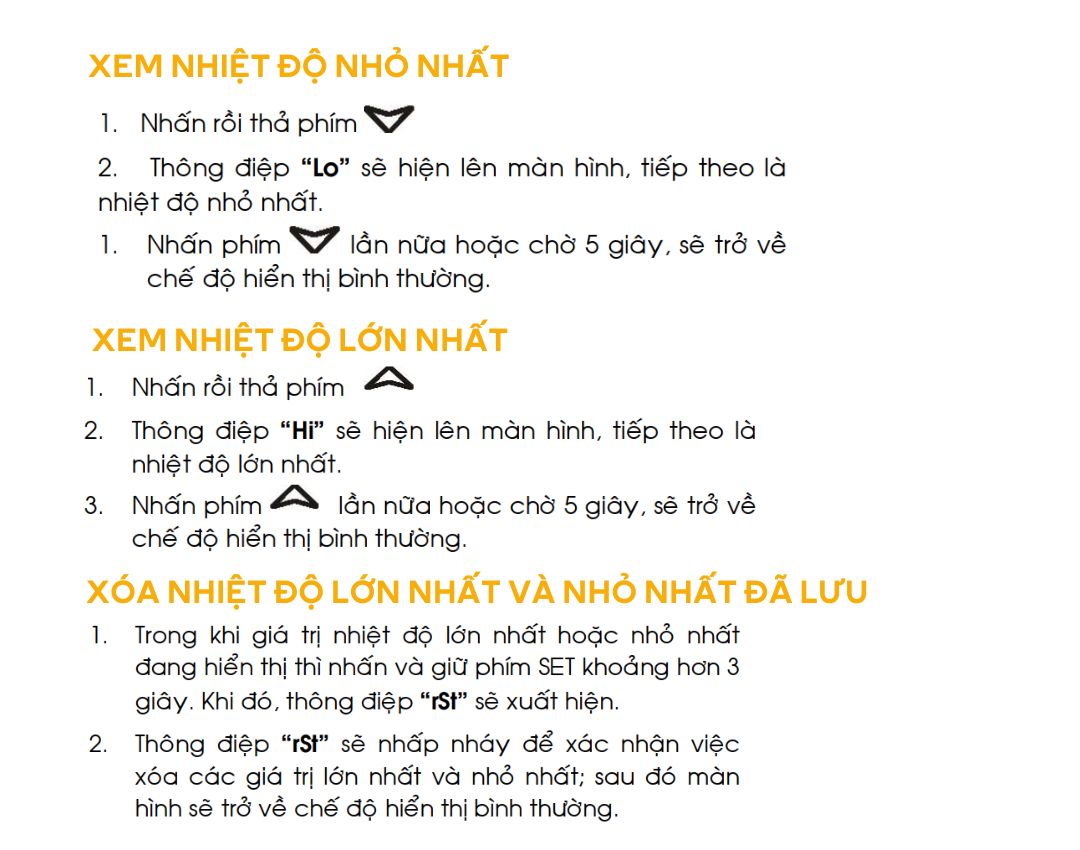

🔻 Xem nhiệt độ cao/ thấp nhất
- Nhấn ▲ hiện “Hi” → hiển thị giá trị max.
- Nhấn ▼ hiện “Lo” → hiển thị giá trị min.
- Nhấn SET 3s khi đang hiển thị Hi/Lo → hiện “rSt” → xóa lịch sử.
🔻 Kích hoạt xả đá bằng tay
- Nhấn giữ phím DEF khoảng 2s → bắt đầu xả đá.
🔻 Cài đặt Menu ẩn
Vào chế độ cài đặt: nhấn giữ SET + ▲ 3s → LED nháy
- Khi hiện mã tham số → nhấn SET + ▼ 7s → hiện “Pr2”
- Duyệt qua tham số → nhấn SET xem giá trị → điều chỉnh với ▲ ▼
- Lưu giá trị bằng phím SET, thoát chờ 15s hoặc SET + ▲
5. Hướng dẫn đấu nối và lắp đặt Dixell XR60CX đúng kỹ thuật
Phần này sẽ hướng dẫn các bạn cách lắp đặt Dixell XR60CX, đấu nối điện và cảm biến nhiệt độ đúng kỹ thuật, đảm bảo thiết bị vận hành an toàn và chính xác.
🛠️ Lắp đặt

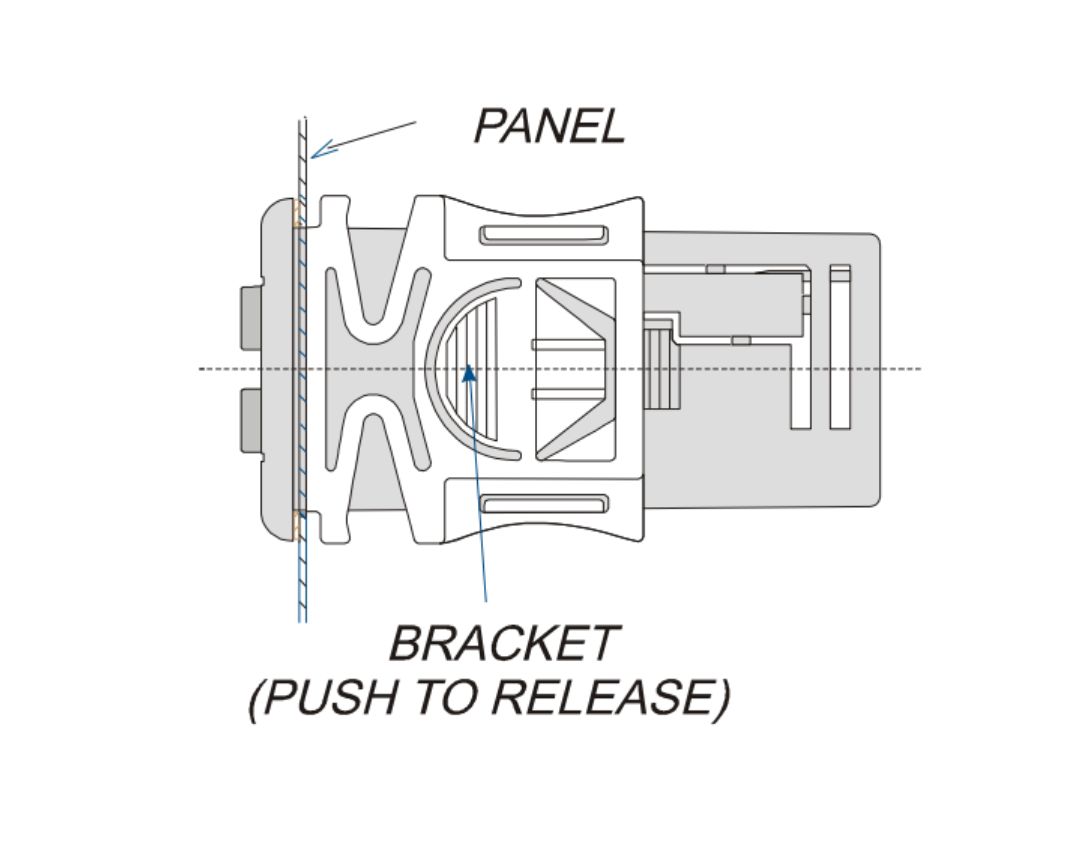

Thiết bị Dixell XR60CX được lắp đặt âm vào panel thông qua một lỗ khoét có kích thước 71x29mm. Để đảm bảo khả năng chống bụi và nước theo tiêu chuẩn IP65, bạn nên sử dụng gioăng cao su ở mặt trước panel như hình minh họa. Nhiệt độ môi trường lắp đặt cho phép từ 0 đến 60°C.
Tránh lắp thiết bị tại nơi có độ ẩm cao, rung động mạnh, bụi bẩn hoặc môi trường có khí ăn mòn. Các đầu dò cũng cần được lắp ở vị trí khô thoáng, có luồng khí đối lưu tự nhiên để đảm bảo đo nhiệt độ chính xác.
🛠️ Kết nối điện
Dixell XR60CX sử dụng các đầu nối kiểu trục vít, hỗ trợ dây dẫn điện có tiết diện tối đa 2,5mm². Trước khi kết nối cần kiểm tra điện áp nguồn phù hợp với thiết bị. Dây nguồn, dây ngõ ra và dây đầu dò nên được đi riêng biệt để tránh nhiễu điện. Nếu tải vượt quá dòng danh định của tiếp điểm, nên sử dụng công tắc ngoài để bảo vệ thiết bị.
🛠️ Kết nối đầu dò
Đầu dò nên được lắp hướng lên trên để tránh nước thấm vào. Đầu dò nhiệt độ phòng nên đặt xa luồng khí lạnh trực tiếp để đo nhiệt độ chính xác. Đầu dò kết thúc xả đá cần đặt ở vị trí lạnh nhất trên dàn lạnh, tránh gần điện trở hoặc các điểm nóng, giúp thiết bị không kết thúc xả đá sớm.
🛠️ Lập trình bằng Hotkey
>> Tải dữ liệu từ thiết bị lên Hotkey (Upload):
- Cắm Hotkey khi thiết bị đang bật → nhấn phím UP
- Thiết bị hiển thị “uPL”, sau đó là “End” nhấp nháy
- Nhấn SET để xác nhận → “End” ngừng nhấp nháy
- Tắt nguồn thiết bị và rút Hotkey
>> Nạp dữ liệu từ Hotkey vào thiết bị (Download):
- Tắt thiết bị → cắm Hotkey → cấp nguồn trở lại
- Màn hình hiển thị “doL” rồi “End” → thiết bị tự nạp dữ liệu
- Sau khoảng 10 giây, thiết bị khởi động lại với cấu hình mới
- Rút Hotkey
- Nếu xuất hiện “Err” → lập trình bị lỗi → tắt thiết bị và khởi động lại để thử lại hoặc huỷ thao tác bằng cách tháo Hotkey.

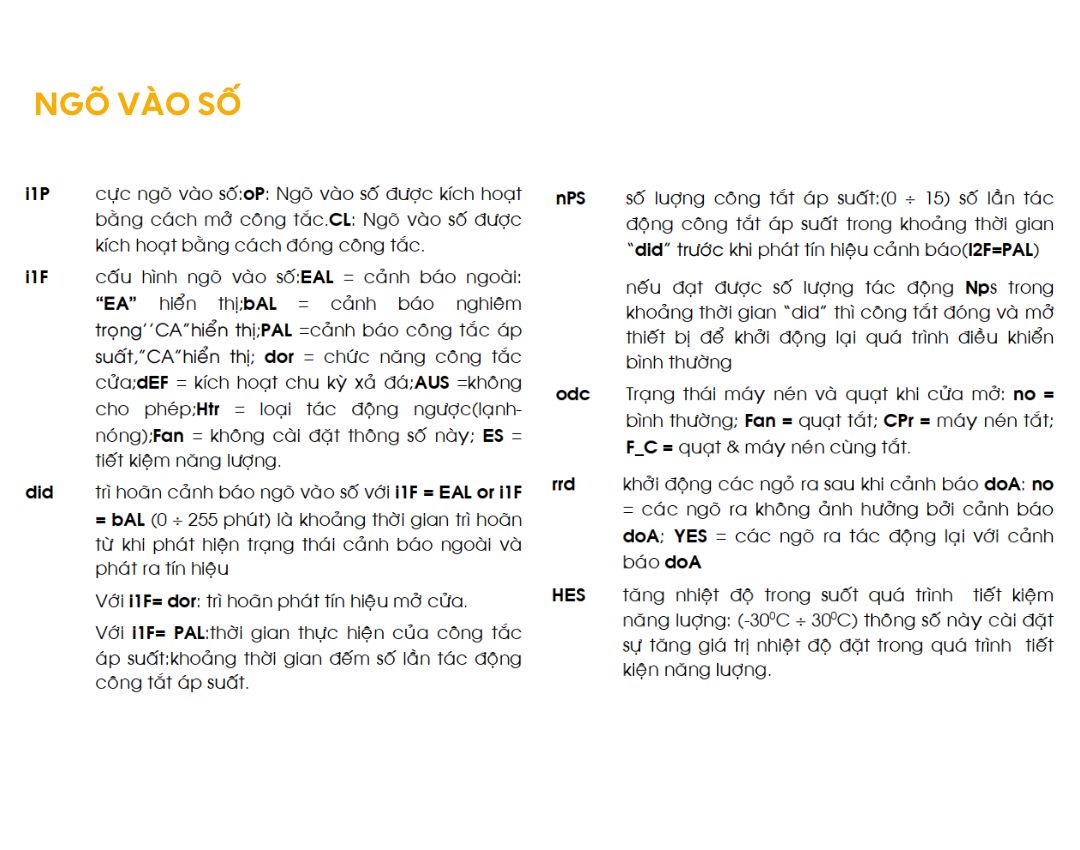

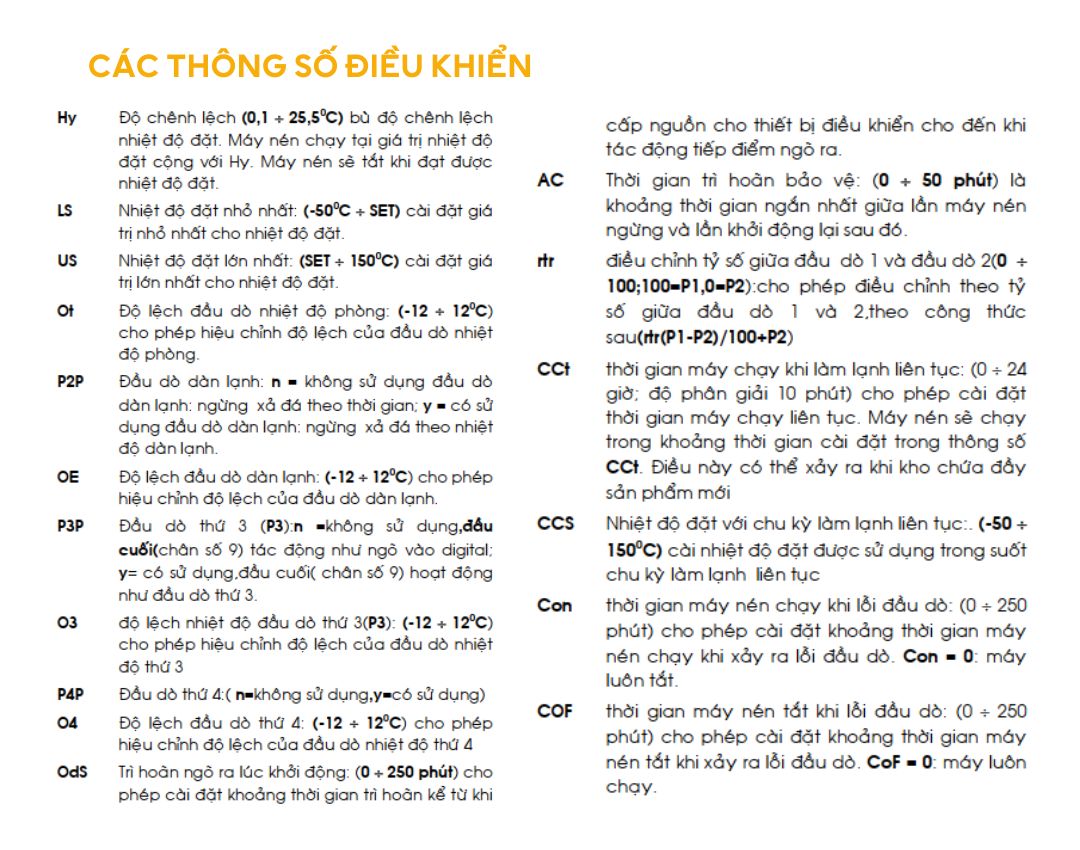

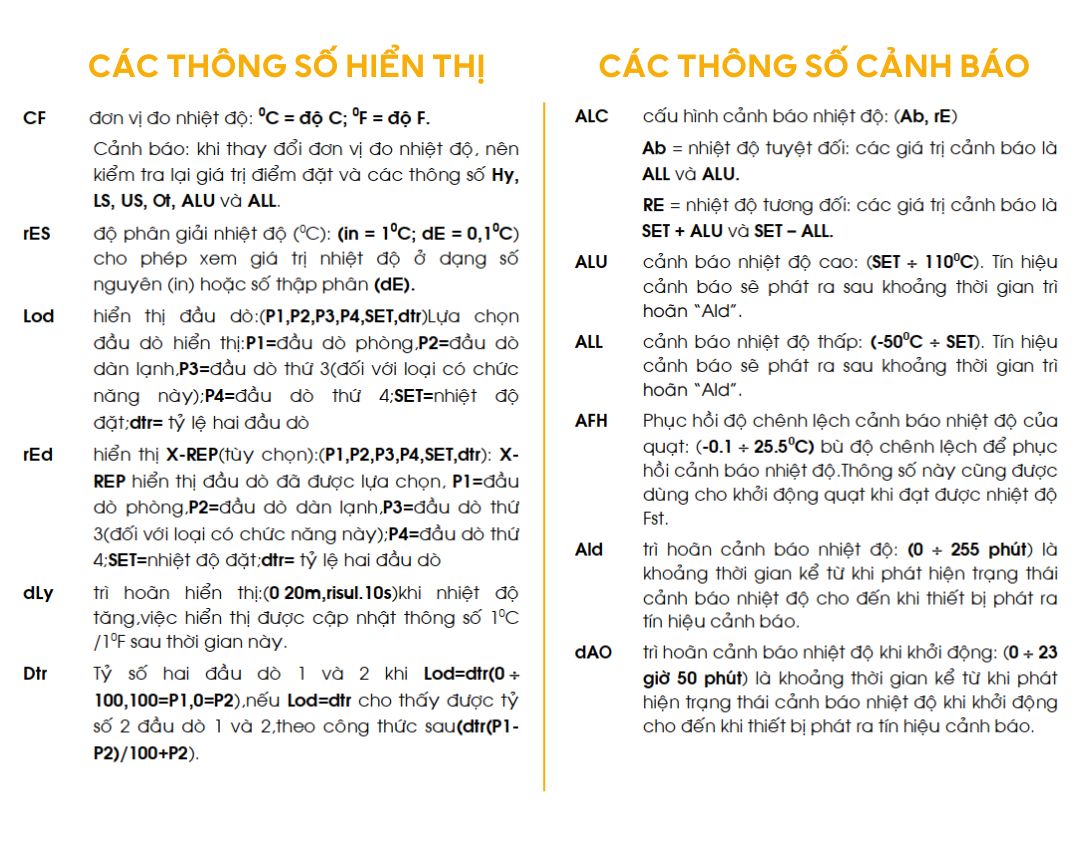

6. Các giá trị thông số khác của thiết bị Dixell XR60CX
Với thiết kế linh hoạt, chức năng đa dạng và khả năng kết nối mở rộng, bộ điều khiển Dixell XR60CX là lựa chọn lý tưởng cho các hệ thống làm lạnh cần kiểm soát chính xác và vận hành ổn định. Việc hiểu rõ cách sử dụng và lắp đặt đúng kỹ thuật sẽ giúp thiết bị hoạt động hiệu quả, kéo dài tuổi thọ và đảm bảo chất lượng bảo quản tối ưu. Nếu bạn cần thêm hỗ trợ kỹ thuật hoặc tư vấn chuyên sâu, đừng ngần ngại liên hệ với đội ngũ của chúng tôi.
